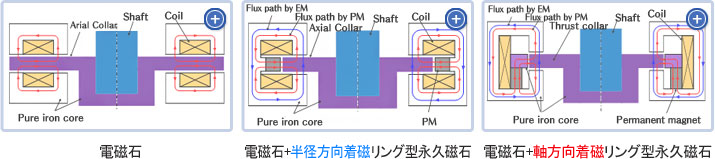

| • 軸方向磁気ベアリングは3つのタイプに分かれます |
 |
|
| |
電磁石タイプ |
電磁石 + 半径方向着磁
リング型永久磁石 |
電磁石 + 軸方向着磁
リング型永久磁石 |
| 回転体ディスク直径 |
大きい |
小さい |
小さい |
| バイアス電流 |
必要 |
不要 |
不要 |
| エネルギー損失及び固定子発熱 |
高い |
とても低い |
とても低い |
| 電流ドライバーの数 |
2個 |
1個 |
1個 |
| 永久磁石製作 |
- |
難しい |
簡単 |
|
|

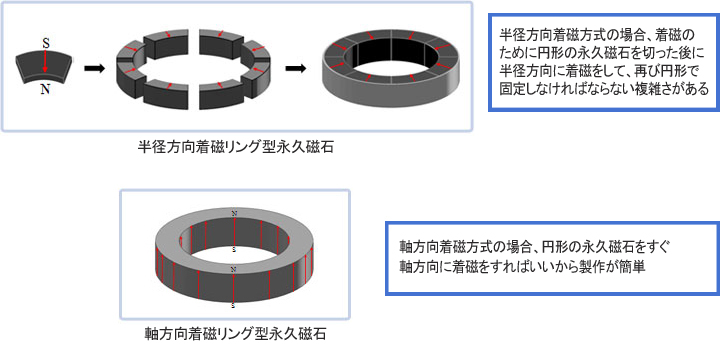

| • 半径方向着磁方式と軸方向着磁タイプの制作方法 |
 |
• Magnetarでは軸方向着磁リング型永久磁石タイプの軸方向磁気軸受を適用するので
高速化に容易で、繰り返し製作の信頼性などを確保しました. |
|

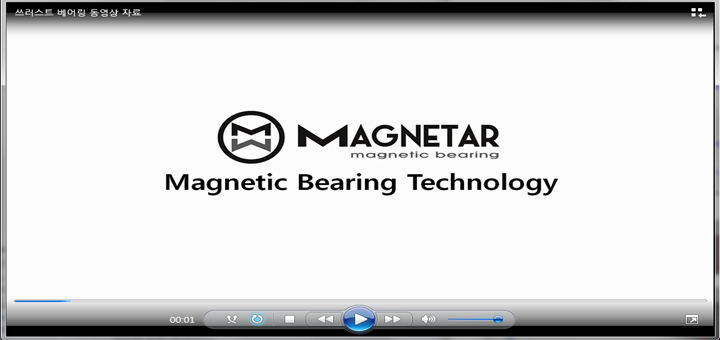

| • 軸方向磁気ベアリングの浮上及び磁束流れの動画 |
 |
|

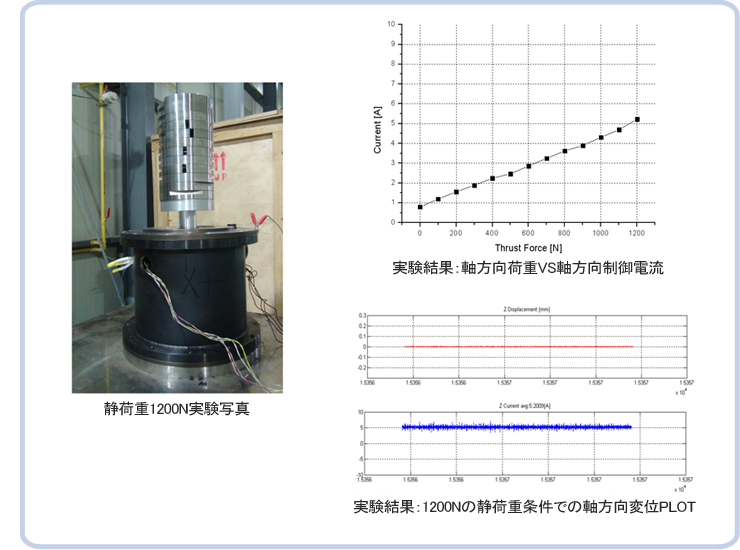

| • 軸方向磁気ベアリングの負荷支持性能実験 |
 |
|
