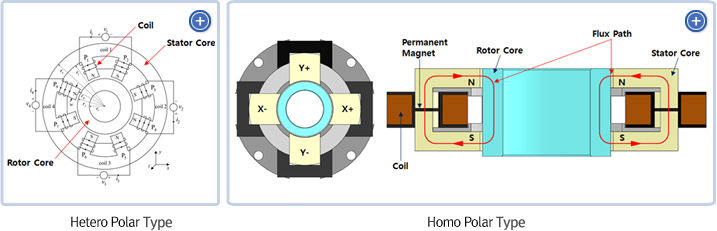

| • 半径方向磁気軸受にはHetero Polar型、Homo Polar型の二つに分けられます. |
 |
|
| • Magnetarでは効率が高くて、製作が簡単なハイブリッドHomo Polarタイプを適用しています. |
| |
Hetero Polar タイプ
(電磁石） |
Homo Polar タイプ
(電磁石） |
ハイブリッド Homo Polar タイプ
(電磁石＋永久磁石) |
| 渦電流損失
|
高い |
とても低い
|
とても低い
|
| 回転体発熱
|
高い |
とても低い
|
とても低い
|
| 回転体コア製作
|
鋼板積層 |
一体型制作
|
一体型制作
|
| バイアス電流
|
必要 |
必要
|
不要
|
| エネルギー損失及び固定子発熱
|
高い |
高い |
とても低い
|
| 電流ドライバー数
|
4個
|
4個
|
2個
|
|
| (*バイアス電流:回転体を浮上させるとき、一定磁束(Bias Flux)を供給するための必要な電流) |
|

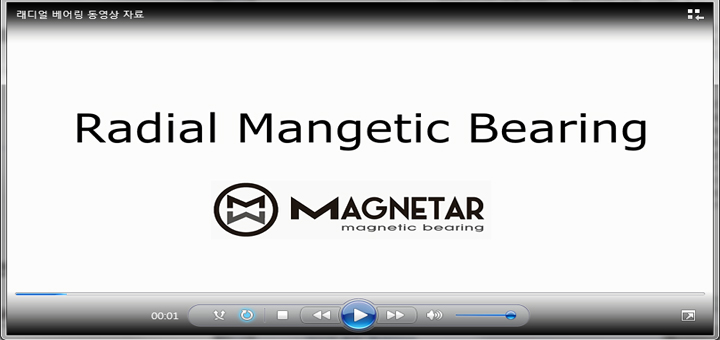

| • 半径方向磁気軸受の浮上原理の動画 |
 |
|

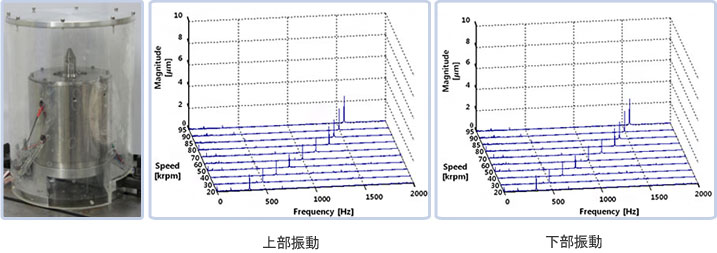

| • シャフト構造強度及び磁気軸受性能評価 |
- 95,000RPMまで駆動 (回転体直径49mm、 ベアリング線速度 約243.6 m/s)
- Zero to Peak 数 μmレベルの半径方向振動で駆動完了 |
|
 |
|
