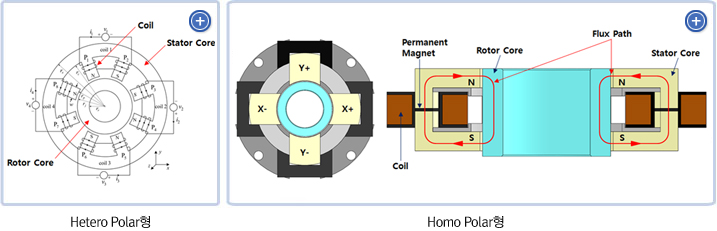

| • 반경 방향 자기 베어링에는 크게 Hetero Polar형, Homo Polar형 두 가지로 나뉩니다. |
 |
|
| • Magnetar에서는 효율이 높으면서 제작이 용이한 하이브리드 호모폴라 타입을 적용하고 있습니다. |
| |
헤테로폴라
타입(전자석) |
호모폴라
타입(전자석) |
하이브리드 호모폴라 타입
(전자석+영구자석) |
| 와전류손실
|
높음 |
매우 낮음 |
매우 낮음 |
| 회전체 발열 |
높음 |
매우 낮음 |
매우 낮음 |
| 회전체 코어 제작 |
강판 적층 |
일체형 제작 |
일체형 제작 |
| 바이어스 전류 |
필요 |
필요 |
불필요 |
| 에너지 손실 및 고정자 발열 |
높음 |
높음 |
매우 낮음 |
| 전류드라이버 개수 |
4개 |
4개 |
2개 |
|
| (*바이어스 전류 : 회전체를 부상시킬 때 일정 자속(Bias Flux)을 만들어주기 위하여 필요한 전류) |
|

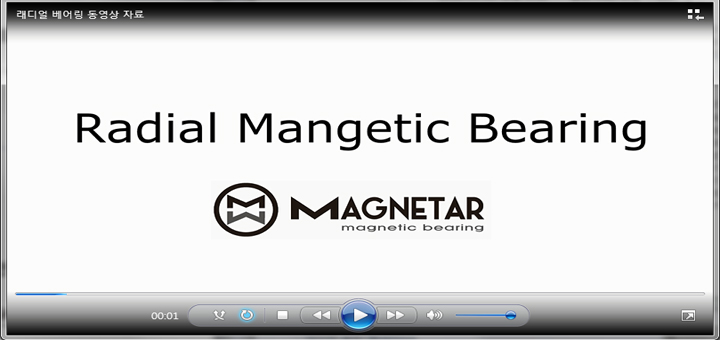

| • 반경 방향 자기 베어링의 부상 원리 영상 |
 |
|

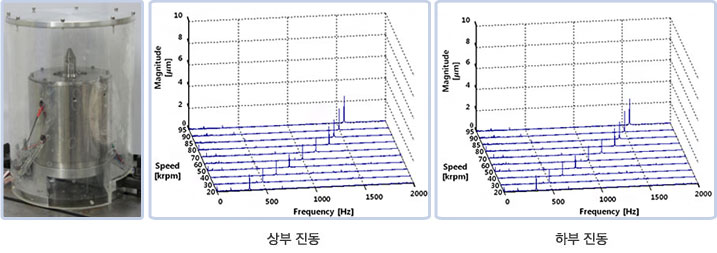

| • 샤프트 구조 강도 및 자기 베어링 성능 평가 |
- 95,000RPM까지 구동 (회전체 직경 49mm, 베어링 선속도 약 243.6 m/s)
- Zero to Peak 수 μm수준의 반경 방향 진동으로 구동 완료
|
|
 |
|
